產品介紹：

SDCK-300直流微機綜合保護測控裝置是在微機繼電保護軟硬件平臺基礎上，吸收PLC圖形化邏輯控制技術，同時結合地鐵直流供電領域的特殊需求專門研制的。產品集保護、監測、PLC邏輯控制、通訊、人機對話等多種功能于一體，具有抗干擾能力強、功耗低、功能強大、測量精度高、通訊接口豐富和錄波功能強大等特點，可應用于直流供電系統中進線柜、饋線柜和負極柜的保護和控制場合。

產品功能：

1.保護控制功能

2.數據存儲功能

3.人機交互功能

主要特點：

※ 本裝置為數字式保護裝置，集成電路采用工業品，穩定性、可靠性高。

※ 抗干擾性能強，保護硬件設計采用了多種隔離、屏蔽措施。

※ 硬件、軟件設計標準化、模塊化，便于現場維護，在標準化硬件設計的基礎上，采用各種標準化軟件模塊化組態，可構成不同的保護功能配置。如果用戶需要更多的保護功能，設計單位可簡單、可靠地升級。

※ 工業級多口裝置人機接口功能強大，全中文液晶顯示、按鍵菜單式操作。

基本結構：

SDCK-300由簡單的模塊化單元構成。

信號輸入端檢測來自開關成套設備的各類信號，然后轉換成內部處理電平。

信號輸出端產生由SDCK-300生成的各類信號。

測量輸入端允許直接檢測經過標準化信號電平處理后的模擬檢測量。

輔助電源為信號輸入/輸出接口驅動電源。

工作電源為整機的電源輸入。

SDCK-300配有一個就地操作觸摸屏的接口(RS-485)，就地操作觸摸屏可以直接在裝置上顯示所有的基本信息，并且可以設置相關參數。此接口也可以作為與PC機通訊(要求RS-485轉RS-232通訊線)，用一臺PC機和相應的SDCK-300對話工具通過這個接口對SDCK-300進行方便快捷的操作?？梢栽赑C機上實時顯示各類測量或狀態數據、告警歷史、故障錄波歷史、裝置參數設置、裝置控制。

SDCK-300支持網口和串口，Modbus RTU/485。

保護功能

SDCK-300可按其保護特性曲線為相應饋電線路段提供間接保護，并支持斷路器本體的過電流脫扣保護。

通過電流測量變送器和電壓測量變送器將受保護線路段的電流、電壓量以無源的方式提供給SDCK-300。根據保護功能要求對測量信號進行評估，如果超過保護設定值則給直流斷路器發出脫扣指令。

1. 變化率保護

2.電流增量保護(選用)

3.電流速斷保護

4. 電流定時限保護

5. 熱反時限保護

6. 電流積分保護

7. 逆流保護

8.饋線電壓保護

9.母線過電壓保護

10.母線欠電壓保護(選配)

11. 線路合閘測試

12.重合閘

13.可編程開關量

14.遠方/就地

15. 脫扣邏輯

16.波形記錄

17.密碼保護

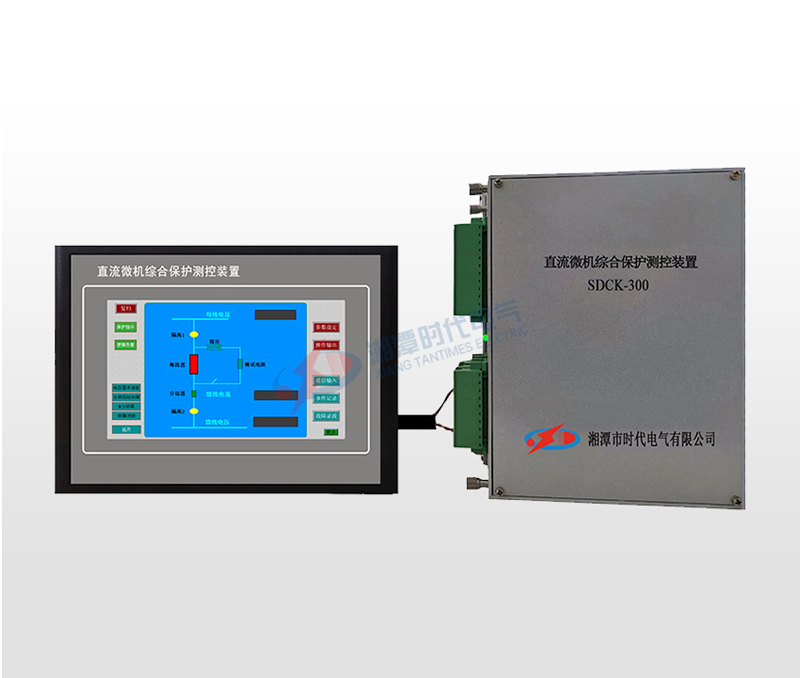

產品展示：
