產品介紹：

ZSH、ZSC系列油浸式及干式整流變壓器用作整流裝置的電源變壓器，其作用是向整流器提供交流電源，整流器再將交流電變換為直流電，從而進行直流供電。主要應用于冶金、化工、機車牽引與傳動等行業。本產品具有節能、低損耗、低噪聲、抗沖擊和抗短路能力強、過載能力強、結構緊湊、體積小、供電可靠等優點。

產品特點：

● 鐵心：采用優質冷軋取向硅鋼片，全斜多級階梯接縫，無孔綁扎，不銹鋼拉板與玻璃絲帶夾緊結構。

● 線圈：油浸式變壓器采用優質無氧銅桿紙包電磁線繞制，上下端部用環氧板壓緊裝置，提高線圈機械強度，干式變壓器采用進口環氧樹脂澆注，提高了變壓器抗短路能力，降低變壓器負載損耗。

● 油箱：波紋式油箱，免吊芯結構，機械強度高、外形美觀，低壓出線采用專利組件，杜絕滲漏。

● 低損耗：設計上降低線圈電流密度，加大鐵芯尺寸，降低負載損耗。

● 低溫升：通過降低線圈溫升和解決局部過熱的工藝，達到降低溫升的目的。

● 低噪聲：設計時充分考慮系統電壓偏高時不出現磁飽和，選擇合理的電流密度，嚴格控制工藝，有效降低噪音。

主要執行標準：

● GB/T18494.1-2001(工業用變流變壓器)

● JB/T8636-1997(電力變流變壓器)

● GB/T10228-2008(干式電力變壓器技術參數和要求)

● GB1094.1-2013(電力變壓器)

● GB/T6451-2015(三相油浸電力變壓器技術參數和要求)

適用整流電路：

常用整流電路為單相半波、單相全波、三相半波、三相全波(Y或 )橋式、三相曲折式(Zo形)、六相Y形(中點接線)、六相Y形并聯橋式(帶平衡電抗器)、六相△Y形串聯橋式、十二相四曲折形帶平衡電抗器、六相Y形或△形式、六相(十二、二十四相)雙反星形帶平衡電抗器，或多套并聯橋式、雙反星電路。直流電流可達50kA，直流電壓從幾十伏至上千伏，大電流產品閥側常采用同相逆并聯方法出線。

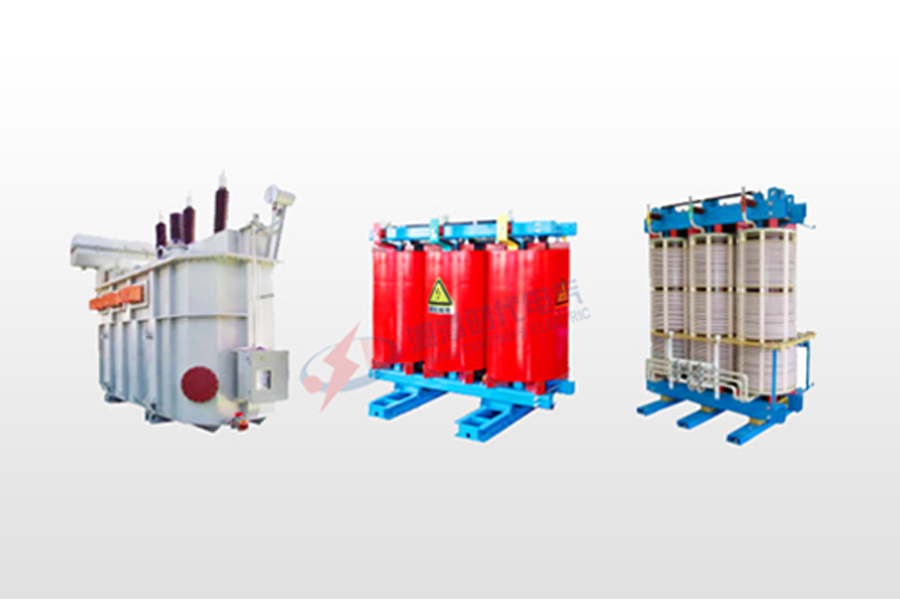

產品展示：
